스마트폰 카메라가 다중 렌즈 배열과 잠망경식 줌으로 발전하고 ADAS 시스템이 더 높은 해상도의 센싱을 요구함에 따라, 카메라 모듈 조립은 미세 접착 분야에서 가장 까다로운 응용 분야 중 하나가 되었습니다. 장기적인 기계적·환경적 신뢰성을 확보하면서 서브마이크론 수준의 광학 정렬을 구현하려면 액티브 얼라인먼트(AA) 및 다이 어태치(DA) 공정에 특화된 접착제가 필요합니다. CollTech는 이러한 핵심 조립 공정에 맞춘 광학 등급 접착제 포트폴리오를 제공합니다.

카메라 모듈 조립의 주요 과제:

• 서브마이크론 정렬 공차: AA 공정은 경화 후 3 μm 미만의 위치 정밀도를 요구합니다. 접착제의 수축이나 응력에 의한 변형은 MTF 성능을 직접 저하시킵니다.

• 다양한 기재와의 호환성: 모듈에는 열팽창계수(CTE)가 크게 다른 LCP, 세라믹, 금속, 유리 및 FPC 소재가 함께 적용됩니다. 접착제는 모든 계면에서 박리 없이 접착력을 유지해야 합니다.

• 고속 생산 요구: 최신 AA 생산 라인은 생산 속도에 맞는 비점착 시간과 생산 목표를 충족할 수 있는 빠른 고정 및 경화 성능을 요구합니다.

• 센서 보호 요구사항: 접착제는 CMOS 센서의 김서림을 방지하기 위해 초저가스 방출 특성을 가져야 하며, 와이어 본드와 솔더 접합부의 부식을 방지하기 위해 할로겐 프리여야 합니다.

• 환경 신뢰성: 모듈은 -40°C~+85°C 열 사이클, 85°C/85%RH 고온고습 노화 및 기계적 충격 조건에서도 광축 이동이나 접합 파손 없이 견뎌야 합니다.

주요 적용 부위:

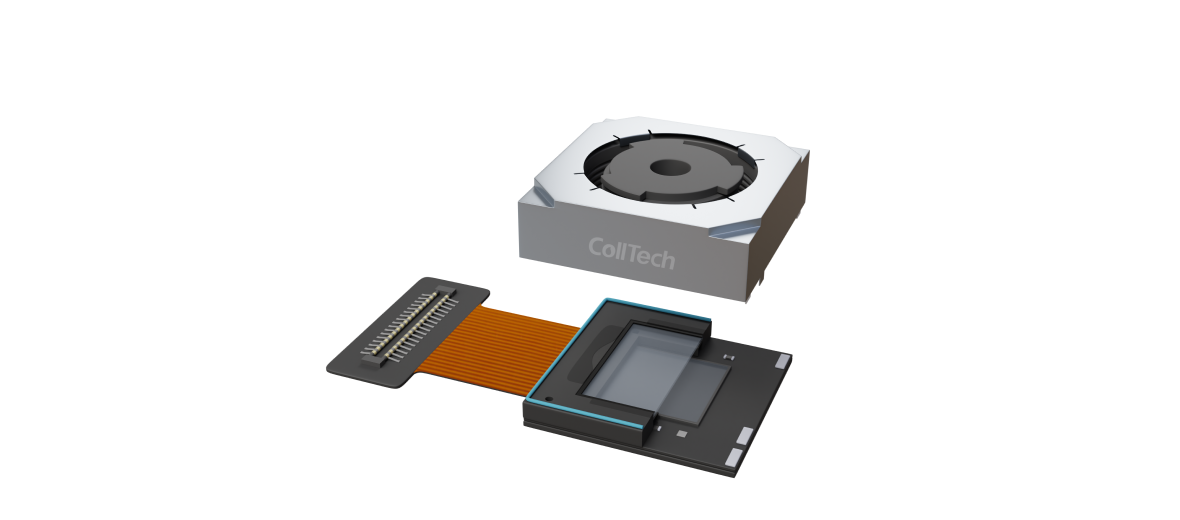

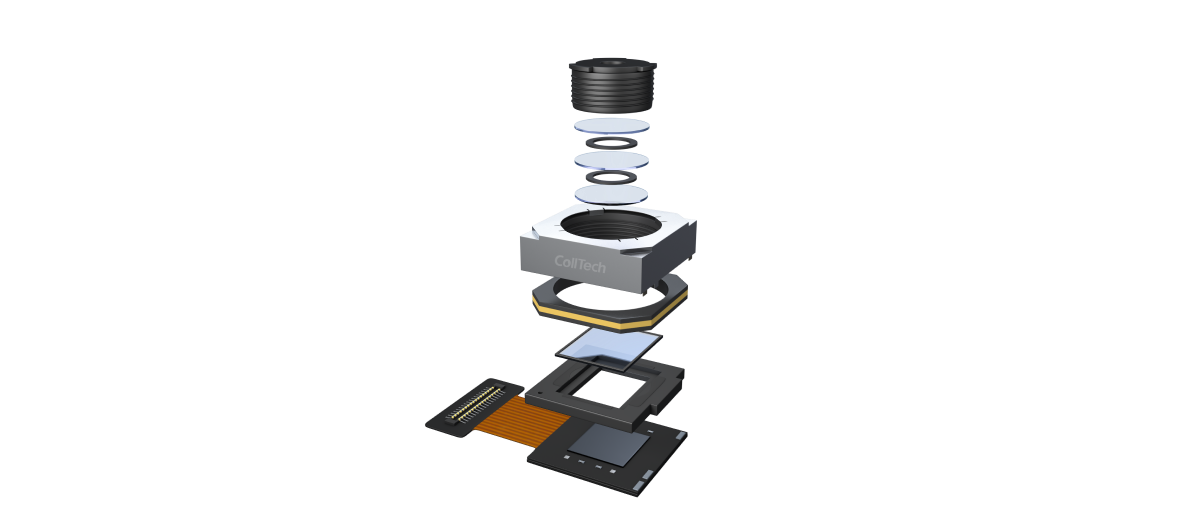

• AA 액티브 얼라인먼트 접착: 렌즈 배럴과 홀더, 홀더와 센서를 접착하는 공정으로, 초저수축률(<0.1%), 갭 충진을 위한 정밀한 유변학 제어, 음영부 경화를 위한 UV/열의 듀얼 경화가 요구됩니다.

• DA 다이 어태치: 이미지 센서와 ISP 칩 접착에는 높은 열전도성, 응력 완화를 위한 낮은 탄성률, 베어 실리콘 및 기판 패드에 대한 우수한 젖음성이 필요합니다.

• IR 필터 및 커버 글라스 접착: 광학 부품 실링에는 높은 투명성, 낮은 자가형광, 이미지 결함을 방지하는 무입자 디스펜싱이 요구됩니다.

• FPC 보강 및 변형 완화: 모듈 가장자리의 연성 회로를 고정하려면 높은 유연성, 박리 강도 및 반복 굽힘 피로에 대한 내성이 필요합니다.

• 렌즈 배럴 나사 고정: 진동에 따른 초점 이탈을 방지하기 위해 점도가 낮고 침투성이 우수하며 체결 토크 유지가 제어되는 접착제를 사용합니다.

Typical Products:

EW 6364HS는 열경화형 에폭시 접착제입니다. 전자부품의 실링, 접착 및 보호용으로 설계되었으며, 특히 열충격에 민감한 이미지 센서 패키징에 적합합니다.

• VOC 제한 기준 충족, 안전하고 친환경적이며 무용제

• 저온 열경화

• 요변성 및 제어 가능한 흐름성

• 다양한 기재에 대한 우수한 접착력

• 뛰어난 내열충격성

PW 2452-1은 UV 조사로 빠르게 경화되며 열경화 기능도 갖춘 UV 경화형 아크릴레이트 접착제입니다. -40°C~150°C의 넓은 온도 범위에서 안정적인 성능을 유지하고, 우수한 내습성·내후성·내열충격성을 제공합니다. 이를 통해 카메라 모듈이 다양한 극한 환경에서도 안정적으로 작동하도록 하며 플라스틱, 유리, 금속 등 여러 기재에 우수한 접착력을 나타냅니다.

• VOC 제한 기준 충족, 안전하고 친환경적이며 무용제

• 1액형 아크릴 하이브리드 시스템, UV 또는 열 경화

• 요변성 및 제어 가능한 흐름성

• 다양한 기재에 대한 우수한 접착 강도

• 우수한 전기적 특성 및 내열충격성

CollTech EW 6510 시리즈:

EW 6510A-1과 EW 6510-9B는 모두 1액형 UV/열 이중 경화 기술을 적용하여 유리 렌즈, 금속 브래킷, PCB 기판 등 핵심 부품의 접착에 적합합니다. 두 제품 모두 빠른 UV 경화와 저온 열경화 특성을 갖춰 생산 라인 요구사항을 충족합니다. 높은 전단 강도와 우수한 내열성으로 진동 및 충격과 같은 동적 조건에서도 카메라 모듈에 신뢰성 높은 구조적 지지력을 제공합니다.

EW 6510A-1:

• VOC 제한 기준 충족, 안전하고 친환경적이며 무용제

• 1액형 에폭시 시스템, UV 및 열 이중 경화

• 저수축, 높은 Tg

• 다양한 기재에 대한 우수한 접착 강도

• 뛰어난 전기적 성능 및 내열충격성

EW 6510-9B:

• VOC 제한 기준 충족, 안전하고 친환경적이며 무용제

• 흑색 포뮬러 설계, 차광 기능

• 저수축, 높은 Tg

• 다양한 기재에 대한 우수한 접착 강도

• 뛰어난 전기적 성능 및 내열충격성

제품에 대한 상세 규격이나 기술 지원이 필요하시면 언제든 문의해 주세요.
