HUD는 Head-Up_Display의 약자로, 해드업디스플레이라고도 합니다. 그 전신은 비행기의 광학 디스플레이였는데, 광학적 반사원리를 활용하여 운전자의 앞유리창에 내비게이션 정보를 투사하였습니다.

기술의 발전과 더불어 자동차 분야에서는 주행정보, 내비게이션 데이터, ADAS 등의 정보를 이미지와 문자형태로 전면 유리창에 투사하는 HUD 기술을 채택했습니다. 이는 운전자의 시야에 가상의 영상을 생성하는 방식으로, 운전자가 시선을 바꾸지 않고도 실시간 주행정보를 확인할 수 있게 함으로써 안전운전에 도움을 줍니다.

자동차 HUD의 작동원리는 디지털 이미지를 두 개의 거울(Fold mirror & Aspheric mirror)에 반사한 다음, 이를 비구면(Aspheric mirror) 거울을 통해 앞유리에 투사합니다. 그리고 운전자는 앞 유리를 통해 속도, 시간 등 현재 차량정보를 수신하므로 대시보드를 확인하기 위해 고개를 숙일 필요가 없습니다.

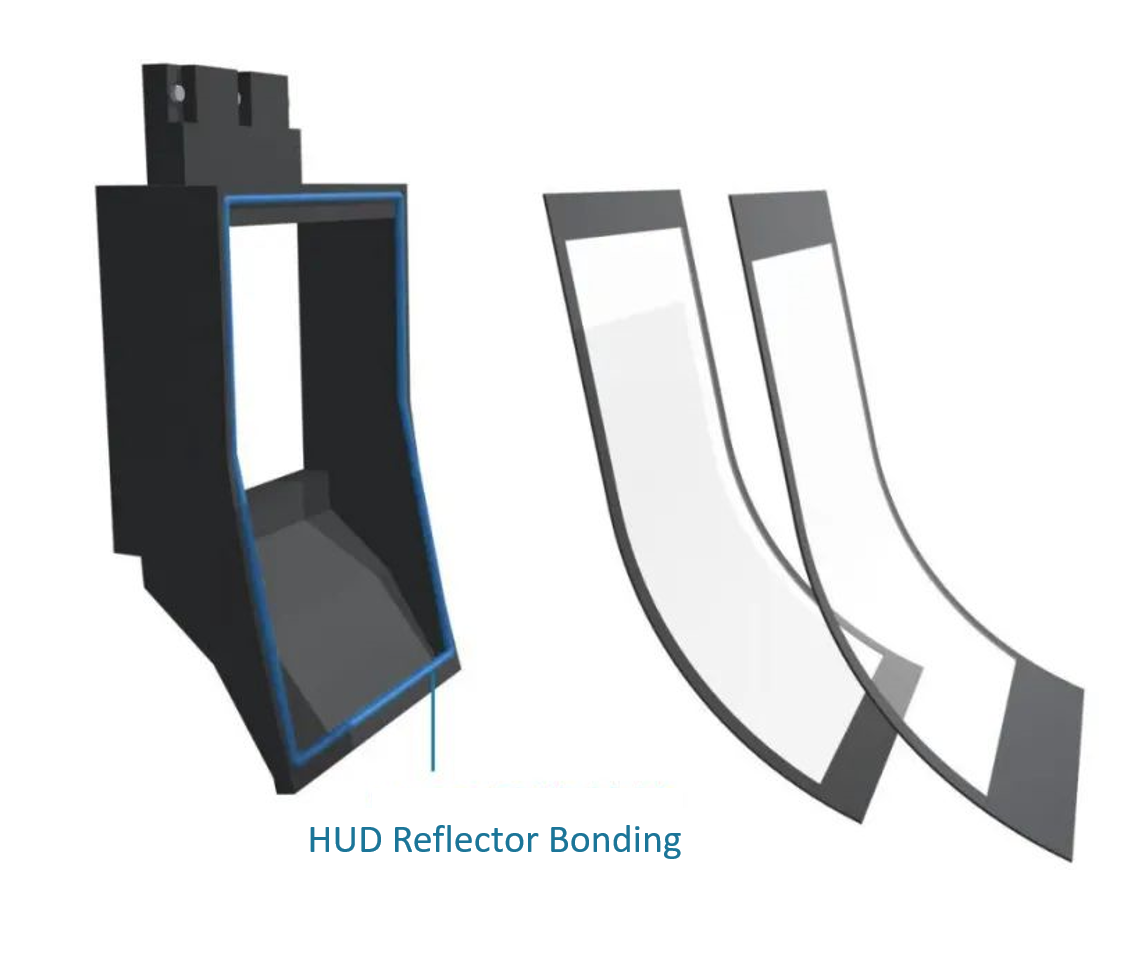

Reflector는 HUD의 핵심 부품으로, 슬롯 정렬 및 접착을 통해 HUD 모듈의 특정 위치에 정밀 설치됩니다. Reflector가 헐겁거나 정렬이 틀어지면 최종 투사위치가 변경되어 디자인된 효과의 구현에 문제가 생길 수 있습니다.

Typical Products:

CollTech는 HUD Reflector 접착용으로 N-Sil 8556 접착제를 제공함으로써 고강도 접착력으로 Reflector를 HUD 브라켓에 틀어짐 없이 견고하게 부착할 수 있습니다.

경화후 차량의 움직임에 의한 진동을 견딜 수 있으며, Reflector에 전달되는 기계적 충격을 흡수합니다. 이로서 장기적으로 안정적인 Reflector 성능 유지와 HUD의 내구성을 확보할 수 있습니다.

N-Sil 8556 특성

1.PC, PC/ABS, Glass, AL 등 대부분의 재질에 대한 접착력이 우수합니다.

2.모든 곡선형 인터페이스에서 뛰어난 접합 성능을 발휘합니다.

3.IP67 요구 사항을 충족하는 우수한 Sealing 성능을 발휘합니다.

4.파괴 연신율 >200%로 강인하며 탄성이 우수합니다.

5.주석 화합물이 포함되어 있지 않습니다.

6.VOC 기준을 준수하며, 차량 실내 공기질에 영향을 미치지 않습니다.

For more information, please contact us.
